LỰA CHỌN ĐỒNG HỒ ÁP SUẤT

CÁCH CHỌN ĐỒNG HỒ ÁP SUẤT

Phân loại đồng hồ áp suất:

Đồng hồ đo áp suất có nhiều loại kích thước, kết nối và vật liệu khác nhau. Tùy thuộc vào ứng dụng cụ thể chúng ta sẽ kiểm tra chi tiết để chọn loại đồng hồ phù hợp.

Việc phân loại đồng hồ áp suất dựa trên nhiều tiêu chí: Vật liệu, thang đo, kích thước mặt hiển thị, đơn vị đo kết nối ren, bích, màng… Dưới đây chúng tôi xin giới thiệu đồng hồ đo áp suất được phân loại theo Mã đặt hàng phổ biến như sau:

Đồng hồ áp suất cơ kiểu Bourdon, được thiết kế chuyên dùng cho các hệ thống khí nén, nồi hơi, nước ….có thể đáp ứng hầu hết các lưu chất trong các quy trình sản xuất, lưu chất có độ nhớt cao và không kết tinh.

1. Đồng hồ áp không dầu (không thể đổ dầu)

• Nhiệt độ lưu chất tối đa lên đến 150’C.
• Độ chính xác: +/-1%
• Áp suất hoạt động:
  • 100% dãy áp của đồng hồ – áp suất tĩnh
  • 90%  dãy áp của đồng hồ – áp suất dao động

• Quá áp cho phép: 130% áp suất tối đa của đồng hồ (max 12 giờ)
• Kim đồng hồ có thể hiệu chỉnh được.
• Chuẩn bảo vệ: IP55

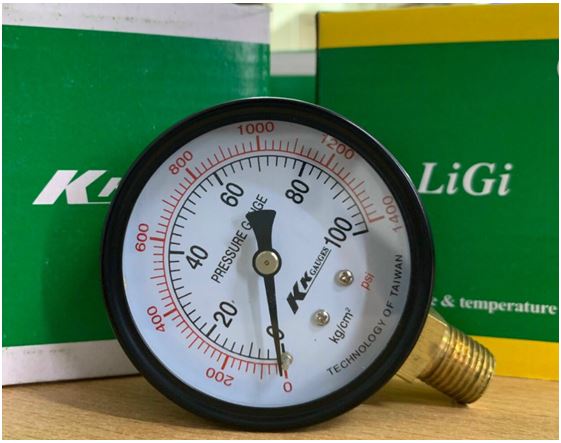

                 Đồng hồ áp suất LIGI không dầu phi 63mm – Không dầu

Đồng hồ này có thể sử dụng cho nhiều lưu chất khác nhau hơi nóng, gas, chất lỏng với áp suất ổn định, ít dao động, nhiệt độ lưu chất cao. Có thể hiệu chỉnh kim đồng hồ khi bị sai lệch giá trị đo. Không phù hợp lắp đặt tại các vị trí áp suất dao động, áp suất thay đổi đột ngột sẽ dễ dẫn đến gãy kim.

2. Đồng hồ áp không dầu (có thể đổ dầu)

• Kim đồng hồ không thể hiệu chỉnh được – Tiêu chuẩn (có thể yêu cầu option: hiệu chỉnh kim đồng hồ)
• Chuẩn bảo vệ: IP67
• Các đặc tính khác tương tự như đồng hồ không dầu

Đồng hồ này có thể sử dụng cho nhiều lưu chất khác nhau hơi nóng, gas, chất lỏng với áp suất ổn định, ít dao động, nhiệt độ lưu chất cao. Có thể đổ dầu vào để sử dụng cho các ứng dụng áp suất dao động, nhiệt độ thấp. Sau khi đổ dầu, nhiệt độ hoạt động cho phép max 65’C

3. Đồng hồ có dầu (dầu glycerin 98% hoặc silicon)

• Kim đồng hồ không thể hiệu chỉnh được – Tiêu chuẩn (có thể yêu cầu option: hiệu chỉnh kim đồng hồ)
• Chuẩn bảo vệ: IP67
• Nhiệt độ hoạt động: max 65’C
• Các đặc tính khác tương tự như đồng hồ không dầu MGS 1.18.1

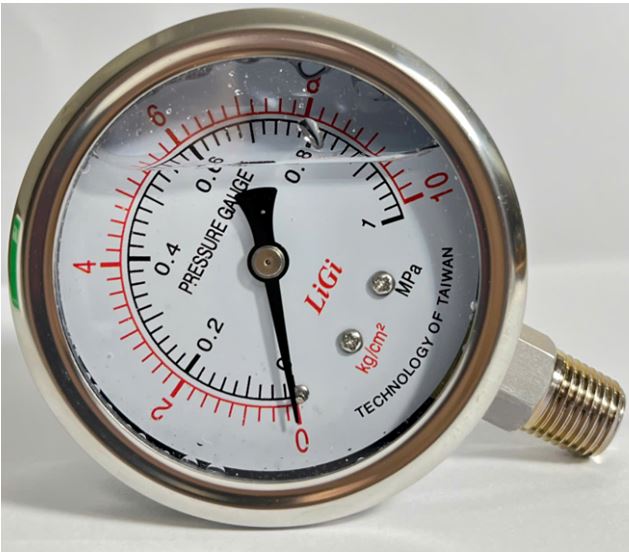

Đồng hồ áp suất LIGI mặt 100mm – Có dầu sẵn

Đồng hồ này chuyên dùng cho các vị trí rung động, áp suất lưu chất thay đổi nhiều ảnh hưởng tới quyết định đọc giá trị. Dầu trong khoang là dầu Glycerine với độ nhớt cao giúp giảm chấn cho kim đồng hồ, hạn chế tối đa sự oxy hóa của ống bourdon, đồng thời bôi trơn các chi tiết truyền động khác, tạo ra sự ổn định và tuổi làm việc cao.

4. Đồng hồ áp suất điện tử

Đồng hồ áp suất điện tử tên tiếng anh gọi là Digital Pressure Gauge. Hay anh em kỹ thuật thường gọi là áp kế đo áp suất có màn hình hiển thị kỹ thuật số; Đây là loại thiết bị kiểm soát áp suất trên đường ống nước; khí có cơ chế hoạt động chạy bằng pin loại AA với độ chính xác cao; và tất nhiên chúng ta có thể cài đặt nhiều thông số hiển thị áp suất trên đó

Đa phần người ta sẽ dùng các con Pressure Gauge loại điện tử có màn hình hiển thị cho việc kiểm soát động chính xác của các loại đồng hồ áp suất cơ. Hay nói cách khác loại áp kế này thường thấy ở các đơn vị kiểm định hiệu chuẩn các thiết bị đo áp suất

Sự khác biệt giữa áp kế điện tử và áp kế cơ

Đồng hồ đo áp suất điện tử hay còn có cái tên khác là ” Áp kế “. Giữa loại có màn hình cài đặt và loại màn hình dạng cơ mặc dù là cùng một loại đồng hồ áp suất nhưng có nhiều nét khác biệt rất rõ

Đầu tiên so về giá thì một chiếc đồng hồ áp suất điện tử được cho là giá rẻ với độ tín cậy cao sẽ có giá cao hơn đồng hồ cơ tầm 6-7 lần

Sự khác biệt giữa áp kế điện tử chạy bằng pin và áp kế loại cơ

Với áp kế dạng cơ thì mặt đồng hồ sẽ được thiết kế các chỉ gạch và số thể hiện các chỉ tiêu áp suất; kết hợp một cái kim chỉ áp. Tuy nhiên; đồng hồ áp suất suất dạng điện tử thì hoàn toàn khác; vì chúng hiển thị chỉ trực tiếp các con số áp suất thực tế trên màn hình LED với độ phân giải cực cao

Một điểm nhấn chỉ có áp lực điện tử mới có đấy chính là những nút bấm để chúng ta có thể cài đặt các đơn vị áp suất theo ý muốn.

Đối với phân khúc giá rẻ thì thiết bị đo áp lực có màn hình hiển thị được phân bổ làm 2 loại:

• Đồng hồ áp lực điện tử đường kính 63mm kết nối ren G1/4 hoặc 1/4 NPT
• Đồng hồ áp lực điện tử đường kính 100mm ren G1/2 hay 1/2 NPT

Cách chọn đúng đồng hồ áp suất:

Như chúng tôi đã nói ở trên, việc lựa chọn Mã đồng hồ áp suất phù hợp là rất quan trọng, giúp thiết bị và hệ thống hoạt động ổn định, tuổi thọ thiết bị được kéo dài.. đồng thời tiết kiệm chi phí mua hàng.

Để lựa chọn đồng hồ chính xác phù hợp cho ứng dụng, chúng ta cần lưu ý một số vấn đề như sau:

• Lựa chọn thang đo và đơn vị đo. (Ví dụ dải 0-10 bar). Cần chọn đúng yêu cầu thực tế.
• Chọn đường kính mặt đồng hồ. MGS18 có các kích thước mặt D150, D100, D63, D50, D40 (mặt đồng hồ càng lớn thì quan sát càng tốt, tuy nhiên giá thành sẽ tăng lên).
• Chọn vật liệu đồng hồ. (Inox, đồng,.. )
• Chọn Kết nối:

          – Đồng hồ áp có nhiều kiểu kết nối là nối ren, nối màng clamp, nối màng mặt bích… với từng kiểu kết nối lại có các tiêu chuẩn kết nối Như ren chuẩn NPT, BSP; Mặt bích PN16, Class150..

          – Với các ứng dụng lưu chất ăn mòn, hóa chất… thì chúng ta đặt biệt quan tâm đến bộ phận tiếp xúc trực tiếp với lưu chất (ống bourdon, màng…) .Do đó thông thường đối với các hóa chất ăn mòn người ta thường sử dụng đồng hồ áp suất màng inox AISI316L, monel 400, hastelloy C267, tantalum, hoặc màng phủ PTFE…

• Chọn loại có dầu hay không dầu:

           – Đồng hồ có dầu thường được dùng cho các ứng dụng nhiệt độ thấp (<65’C) , vị trí lắp đặt rung động, áo suất dao động… Ví dụ: Sau bơm nước, máy nén khí…

          – Đồng hồ không dầu thường sử dụng cho các ứng dụng nhiệt độ cao như hơi nước, khí nóng… áp suất ổn định.

Ngoài ra đối với từng ứng dụng riêng cần có các phụ kiện kèm theo đồng hồ như sau:

1. Dùng cho lưu chất hơi nóng (steam):

         –  Dùng loại đồng hồ inox không dầu kết hợp với Ống siphon và van chặn gắn lên đường ống hơi nóng bằng măng-sông hoặc các kết nối khác.

        –  Van chặn (cock van/van bi) và đồng hồ thường được gắn sau ống syphon để giảm nhiệt độ hoạt động giúp tăng tuổi thọ cho van và đồng hồ, giảm chấn… ( tham khảo hình ảnh bên dưới).

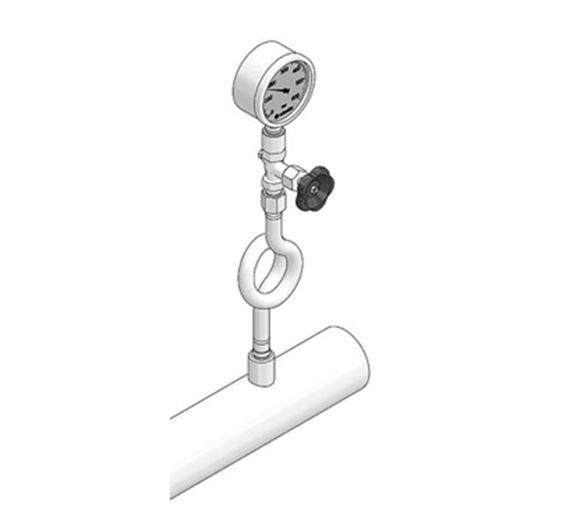

Các chi tiết cơ bản để lắp đồng hồ áp suất lên đường ống hơi nóng

         – Van chặn cần phải đảm bảo đáp ứng được điều kiện áp suất, nhiệt độ của hơi yêu cầu.

 Van khóa chuyên dụng trong lắp đồng hồ áp suất hơi nóng

                 – Siphon là thiết bị giúp giảm bớt nhiệt độ của lưu chất tới đồng hồ. Cần chọn đáp ứng nhiệt độ, áp suất và vị trí lắp đặt sao cho góc quan sát mặt đồng hồ được thuận tiện nhất.

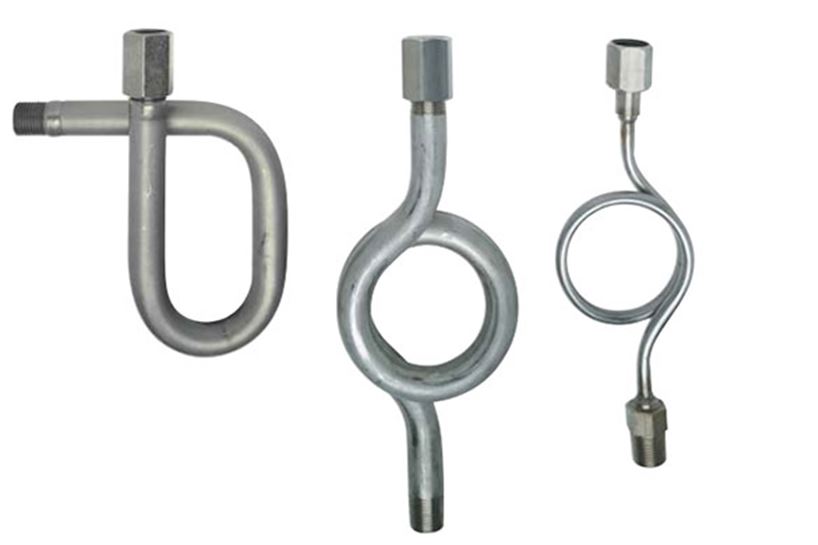

Ống siphon gắn đồng hồ áp

2. Dùng cho lưu chất là nước, khí nén:

Đồng đồ áp suất có thể là loại inox (stainless steel) hoặc đồng (copper). Chúng ta nên dùng  đồng hồ áp suất có dầu mã MGS 1.18.3. Vẫn cần lưu ý tới điều kiện nhiệt độ của lưu chất. Những trường hợp nước, khí trên đường ống thẳng- dài áp suất có tính ổn định cao chúng ta có thể sử dụng đồng hồ gắn trực tiếp trên đường ống không thông qua siphon.

                                  Đồng hồ áp suất không lắp ống siphon

3. Các trường hợp đặt biệt:

Sử dụng đo áp suất cho lưu chất là hóa chất, nước biển, dung dịch cáu cặn (vữa xi-măng, nước thả..), dầu cá, molasse,… Cần sử dụng loại đồng hồ áp suất dạng kết nối màng clamp, hoặc màng ren, màng bích, màng bích phủ PTFE… để lưu chất không đi vào bên trong đồng hồ gây ăn mòn hoặc hỏng hóc do bị ngẹt.

Đồng hồ áp suất màng nối Đồng hồ áp suất màng nối ren

Những vị trí áp suất dao động lớn, áp suất biến đổi đột ngột cần lắp thêm thiết bị giảm chấn (Dampeners/snubber).

Bộ giảm chấn MP4/5; MP4/7

           Đối với các ứng dụng áp suất biến đổi đột ngột với giá trị lớn, vượt áp suất dãy đo của đồng hồ, để bảo vệ đồng hồ áp suất khỏi hiện tượng quá áp gây hư hỏng kim, hư hỏng bộ phận truyền động ảnh hưởng đến độ chính xác của kết quả đo và hư hỏng đồng hồ, chúng ta cần gắn thêm thiết bị chuyên bảo vệ. Đồng hồ sẽ không gãy kim, vỡ kính khi áp suất lưu chất tăng đột ngột.
